De cv-ketel aansturen met 0-10v - OpenTherm

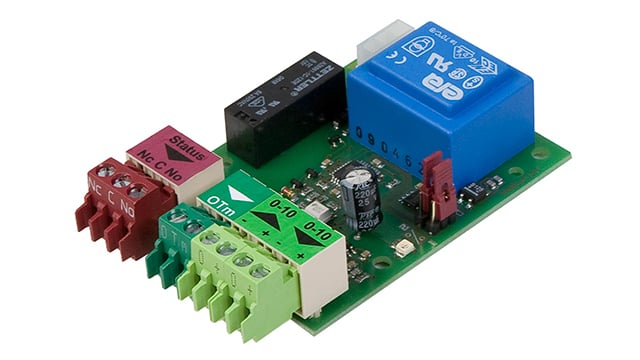

Wil je een Remeha cv-ketel aansturen vanuit een gebouwbeheersysteem, dan gaat dat prima met een analoog 0-10V signaal, ook wel een OpenTherm signaal genoemd. Hiervoor is de interfaceprint IF-01 ontwikkeld. Afhankelijk van het type cv-ketel bestel je de geschikte uitvoering van de IF-01 print:

De interfaceprint IF-01 kun je inbouwen in de ketels Calenta, Calora Tower, Quinta Pro en Gas 210 Eco Pro.

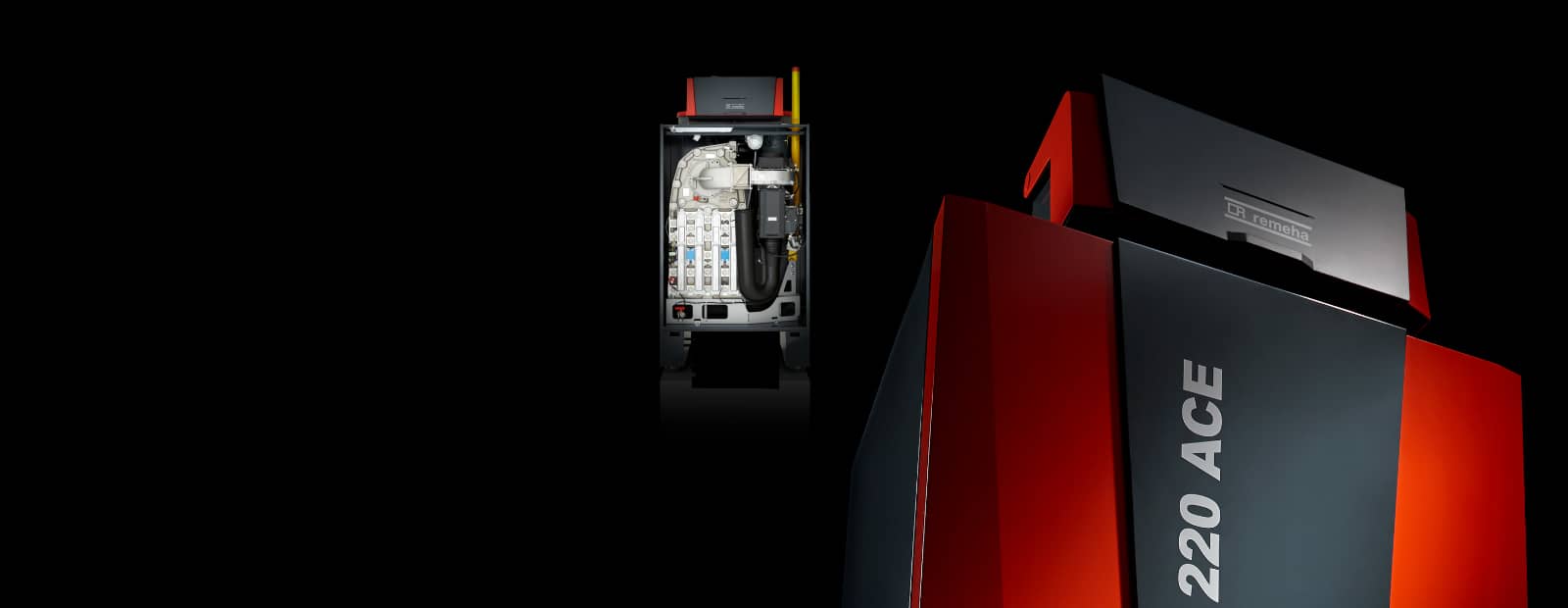

Via een koppeling met de OpenTherm aansluiting kunnen alle Remeha cv-ketels op deze wijze analoog worden aangestuurd. De IF-01 ‘vertaalt’ dit analoge signaal naar een OpenTherm signaal, dat vervolgens de aansturing van de cv-ketel verzorgt. De Quinta Ace 160 en GAS 220 Ace zijn standaard al voorzien van een analoge ingang. Voor deze ketels is het niet nodig de IF-01 te bestellen.

Temperatuur- of vermogengestuurd

Met een jumper op de IF-01 print kun je instellen hoe de ketel wordt aangestuurd. Dit kan zijn op basis van de aanvoer-temperatuur of het gewenste vermogen. Plaats hiervoor de jumper in de juiste positie. Let op: stel de juiste jumper in. Met jumper 1 stel je de analoge uitgang in voor de IF-01. Met jumper 2 de analoge ingang. Beide nummers zijn duidelijk op de print aangegeven. In dit voorbeeld willen wij met de analoge uitgang de cv-ketel aansturen. In dit geval stellen we dit in met jumper 2 (hier rood aangegeven).
