Voordelen
Betrouwbaar en stabiel
Speciale coating op controle print
Stevige omkasting
Hoogst vermogen in segment
Pro-Tec (bypass) control ter voorkoming van tapdip
Speciale coating binnenzijde wisselaar voor langere levensduur
Eigenschappen direct gestookte doorstroomtoestellen
Deze toestellen bestaan o.a. uit een warmtewisselaar om direct water mee op te warmen en kennen geen watervoorraad.
Type toestellen: gas- en keukengeisers
- Geschikt voor een doorlopende tapwateraanvraag
- Voortdurende beschikbaarheid van warm tapwater
- Een toestelwachttijd van enkele seconden
- Tapdrempel: er is een minimale volumestroom noodzakelijk
- Modulerend vermogen: ook kleinere volumestromen kunnen direct verwarmd worden
Eigenschappen direct gestookte voorraadtoestellen
Deze toestellen hebben een warmwatervoorraad die direct wordt verwarmd door een warmtewisselaar, zonder tussenkomst van een ander medium.
Type toestellen: gasboilers en elektrische boilers.
- Geschikt voor piekgebruik: grote hoeveelheid tapwater in korte periode
- Geen toestelwachttijd
- Grote levercapaciteit bij gering vermogen
- Gering drukverlies bij tappen
- Constante tapwatertemperatuur bij ongelijkmatige afname
Eigenschappen gestookte combinatie tapwater met cv
Deze toestellen hebben een watervoorraad die opgewarmd wordt door een externe warmtebron (indirect). Het warmteopwekkingsproces vindt dus buiten het toestel (en watervoorraad) plaats.
Type toestellen: buffervaten, tanks met spiraal, combiketels en platenwisselaars.
- Geschikt voor piekgebruik: grote hoeveelheid tapwater in korte periode
- Eén toestel voor CV- en warmwater, dus eenmaal installatie- en onderhoudskosten
- Grote levercapaciteit bij gering vermogen
- Geen gelijktijdigheid productie cv- en tapwater mogelijk
- Kleinere en goedkopere gasleiding nodig
Installatie en onderhoud tips
Plaatsen

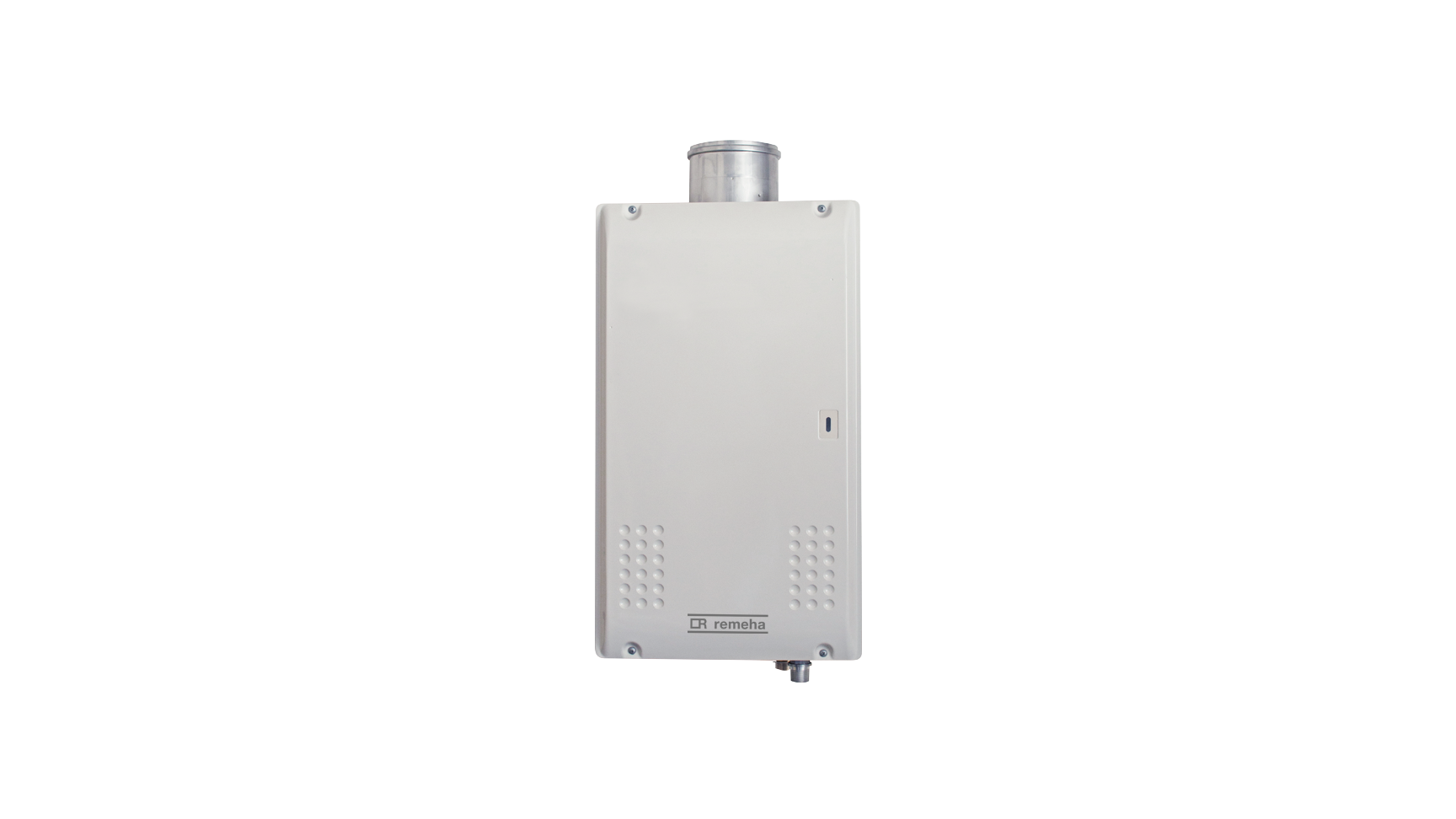

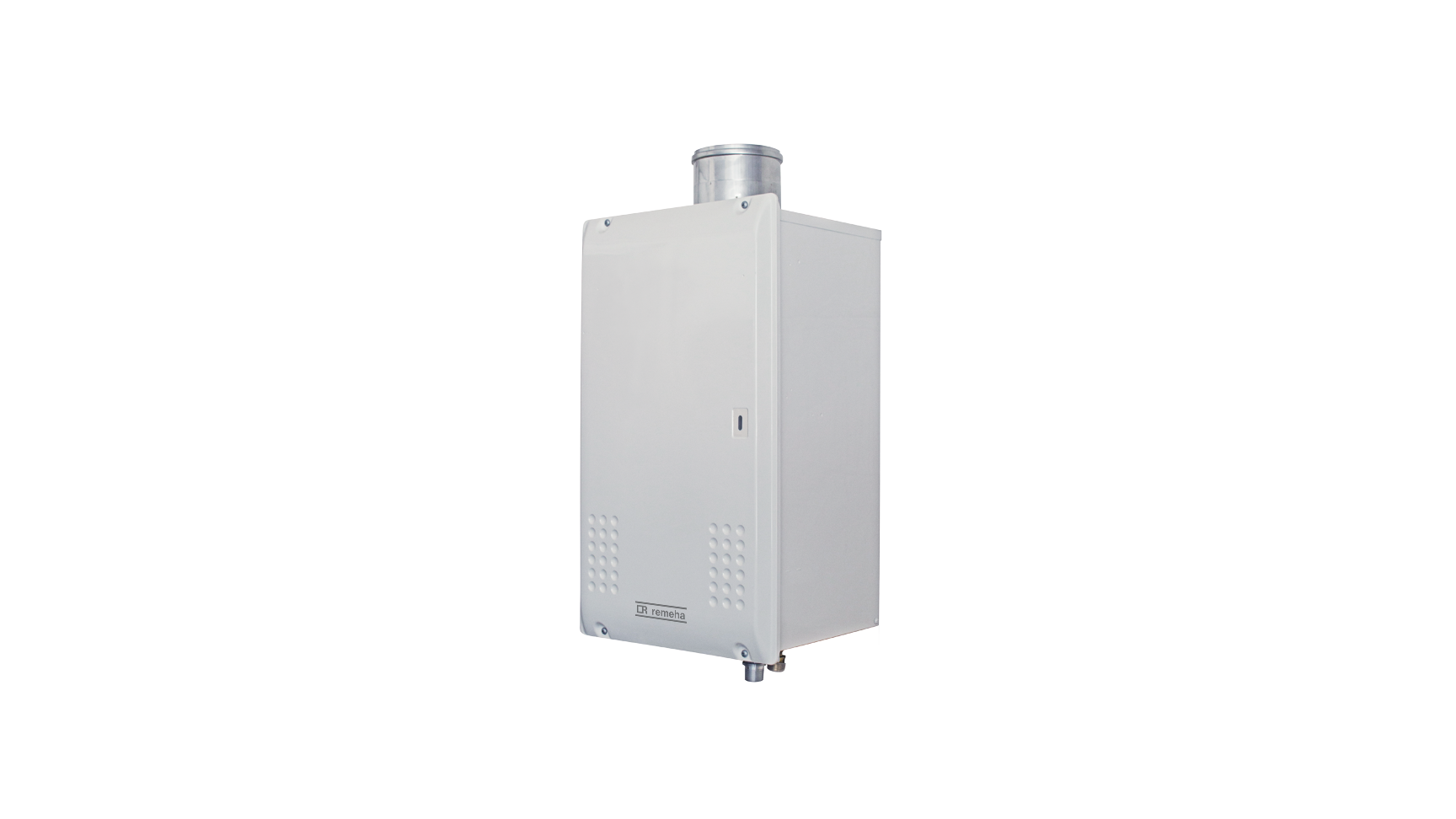

Door meerdere toestellen in cascade te plaatsen verhoog je het tapcapaciteit op eenvoudige manier. Door het geringe gewicht en compact afmetingen zijn de WHi(C) toestellen makkelijk en snel te plaatsen.
Aansluiten

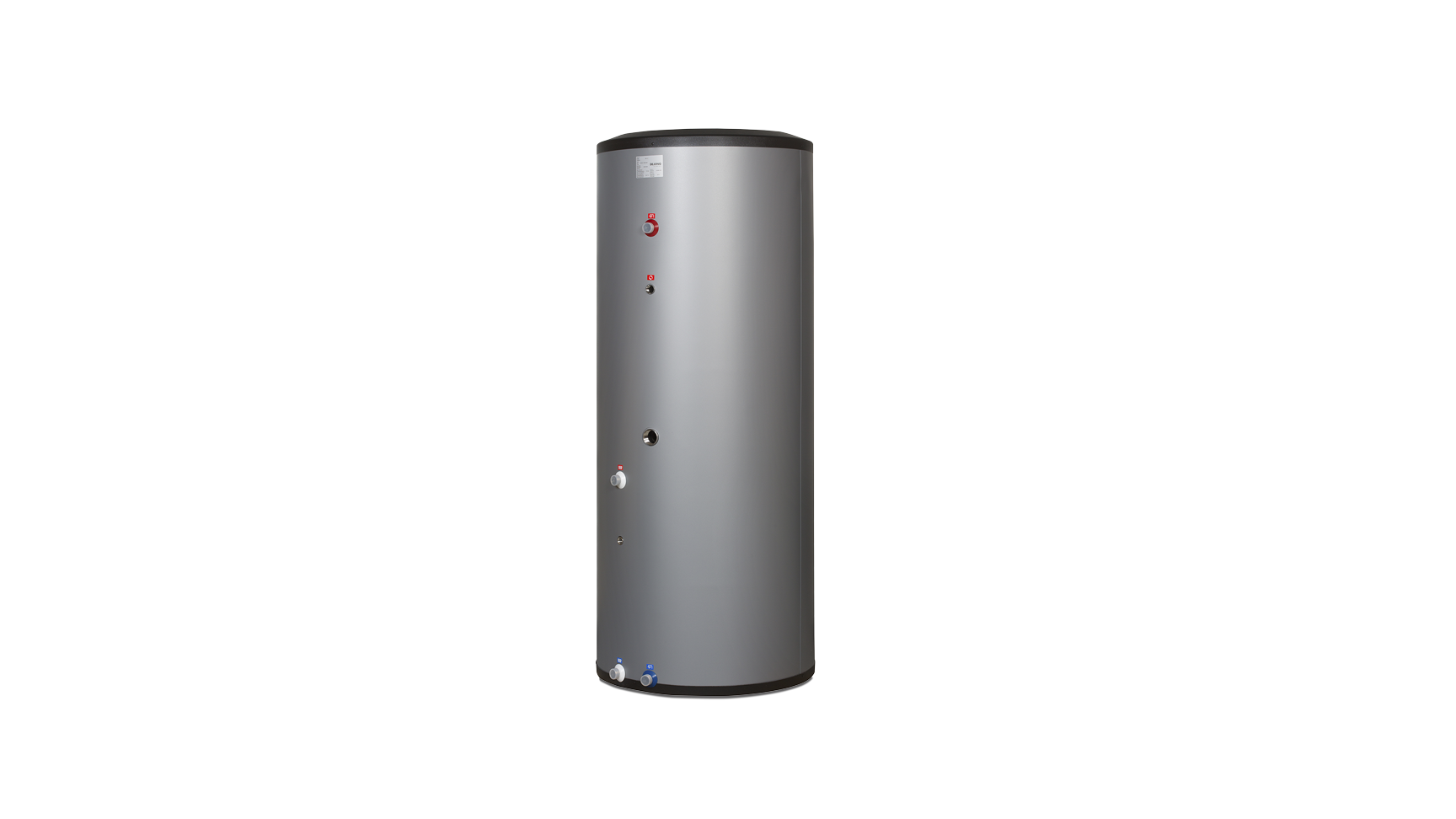

Om eventuele pieken op te vangen is het mogelijk om de WHi(C) doorstroomtoestellen te combineren met een Aqua-boiler. Het installeren van een WHi(C) doorstroomtoestel is net zo eenvoudig als het aansluiten van een cv-ketel.
In gebruik nemen
Bij meerdere toestellen in cascade is de gehele installatie met één regelaar te bedienen. De WHi(C) toestellen stellen zichzelf automatisch af op de gevraagde tapwatervraag. Eenmaal de settemperatuur instellen op de controller en het toestel houdt deze temperatuur vast middels het Pro-tec bypass-systeem.
Onderhoud
De gehele installatie is onderhoudsarm. Onderhoud van het systeem volstaat met een korte inspectie, bijvoorbeeld gelijktijdig met het onderhoud van de cv-ketel. Door de grote hoeveelheden vers water die door het toestel stromen is onderhoud essentieel. Regelmatig controleren en spoelen is aan te bevelen.
Levensduur
Rendement HR-toestel (L)WHiC, 103%
Geen stilstandsverliezen
Rookgaslengtes (L)WHI 49
Voorzorgsmaatregelen betreffende de luchttoevoer/rookgasafvoerleiding
Gebruik een leiding met een diameter van 100 mm
Maximale lengte van de rookgasafvoerleiding
- 4 bocht (90 graden) + 7m (rechte leiding + geveldoorvoer
- 1 bocht (90 graden) + 12m (rechte leiding) + geveldoorvoer (minimale lengte van de rookgasafvoerleiding)
- 1 bocht (90 graden) + geveldoorvoer
Het maximale aantal 90-graden bochten is 4
De maximale lengte moet met 2 m verminderd worden voor elke gebruikte 90-graden bocht
De maximale lengte moet met 1 m verminderd worden voor elke gebruikte 45-graden bocht
Overschrijden van de maximale lengte is gevaarlijk en kan resulteren in een slechte verbranding
Voor de luchttoevoerleiding (welke parallel loopt aan de rookgasafvoerleiding) gelden dezelfde maximale lengtes + bochten als genoemd bij de rookgasafvoerleiding
Monteer de geveldoorvoer zodanig dat alle rookgassen naar buiten worden afgevoerd en alle verbrandingslucht van buiten komt
Opmerking: Bij rookgasafvoer lengtes langer dan 2 meter wordt geadviseerd om een condensring in het rookgaskanaal toe te passen (zowel horizontaal als verticaal). Deze condensopvang dient zo dicht mogelijk bij de toestelaansluiting te worden gemonteerd.
Voorzorgsmaatregelen betreffende de rookgasafvoerleiding
Gebruik een afvoerleiding met een diameter van 100 mm
Maximale lengte van de rookgasafvoerleiding
- 4 bocht (90 graden) + 7 m (afvoerleiding + rookgasuitmonding (maximale lengte van de rookgasafvoerleiding: 12 m)
Minimale lengte van de rookgasafvoerleiding
- 1 bocht (90 graden) + rookgasuitmonding
Overschrijden van de maximale lengte is gevaarlijk en kan resulteren in een slechte verbranding
Het maximale aantal 90-graden bochten is 4
De maximale lengte moet met 2 m verminderd worden voor elke gebruikte 90-graden bocht
De maximale lengte moet met 1 m verminderd worden voor elke gebruikte 45-graden bocht
Indien mogelijk moet je de rookgasleiding niet door een afgesloten ruimte laten lopen. Raadpleeg Remeha B.V. voor de vrije afstanden tot andere voorwerpen
Monteer de rookgasuitmonding zodanig dat alle rookgassen naar buiten worden afgevoerd en alle verbrandingslucht van buiten komt
