Quinta Ace Statuscontacten en analoge signalen

Voor het verwerken van analoge en status-signalen beschikt Remeha over twee uitbreidingsprinten: de IF-01 en de SCB-01. Een gedetailleerde beschrijving vind je in de bij de printen meegeleverde handleiding. In dit artikel geven we aanvullende informatie over de toepassing ervan.

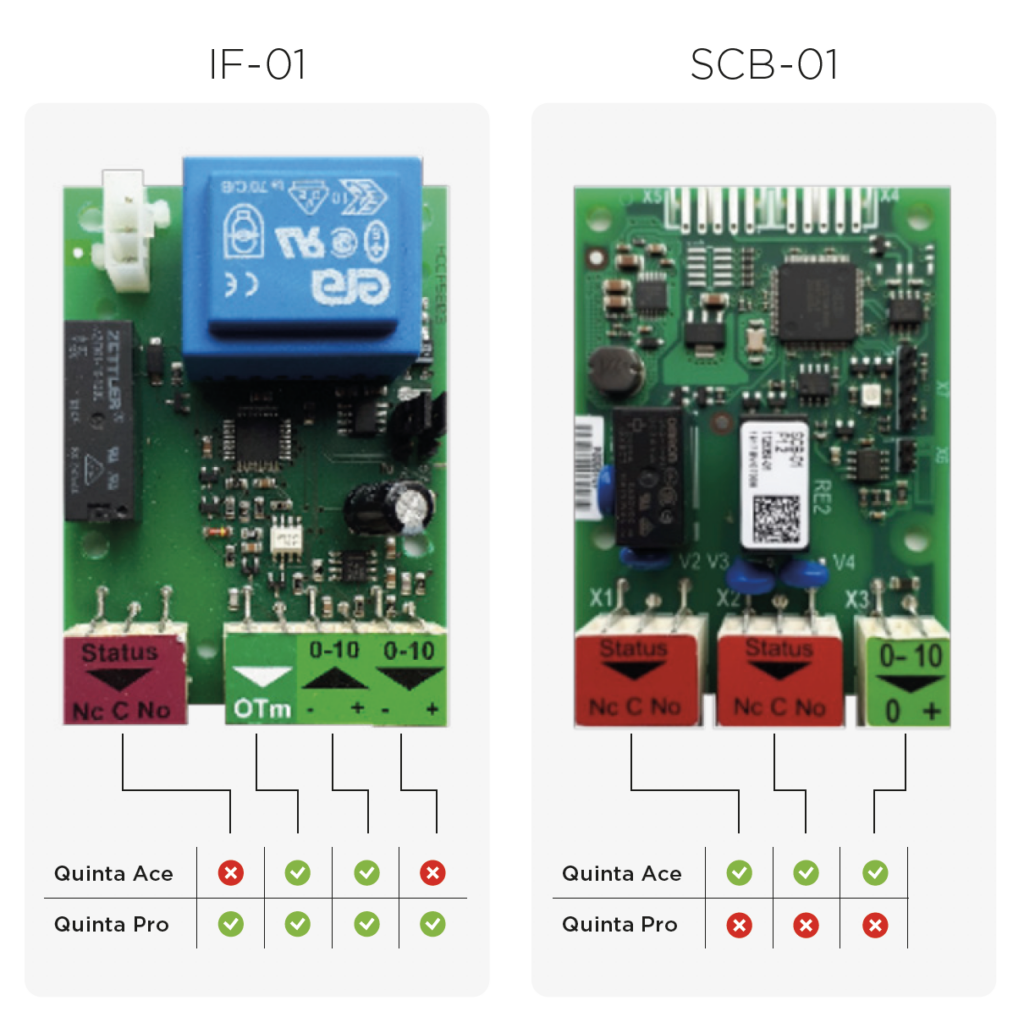

Niet altijd duidelijk is welke print voor welke ketel te gebruiken is. In onderstaand schema is dit duidelijk weergegeven:

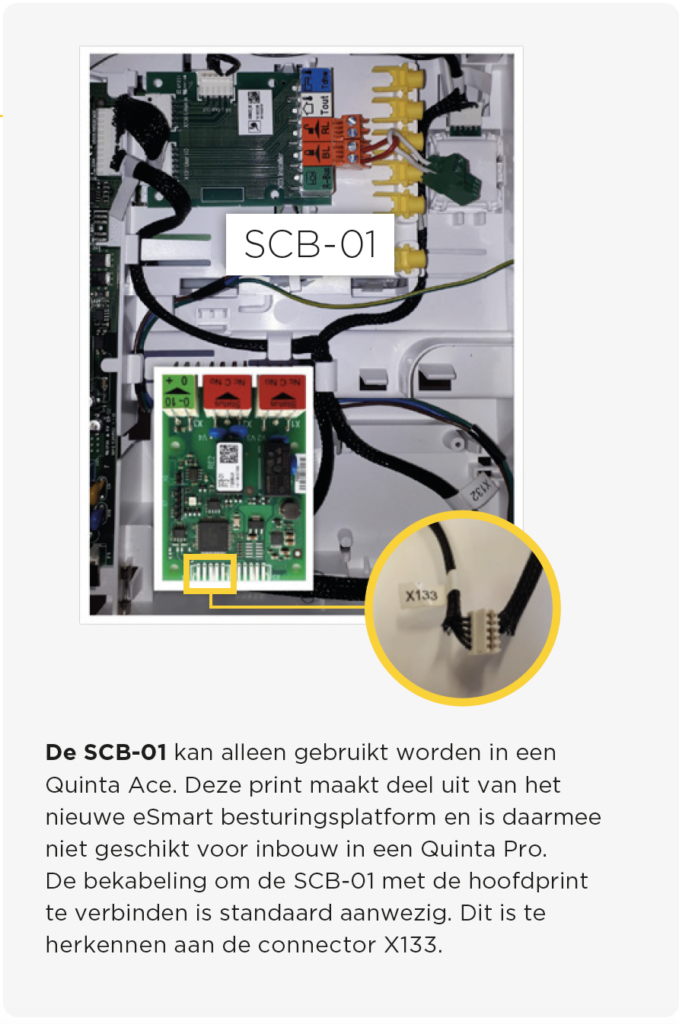

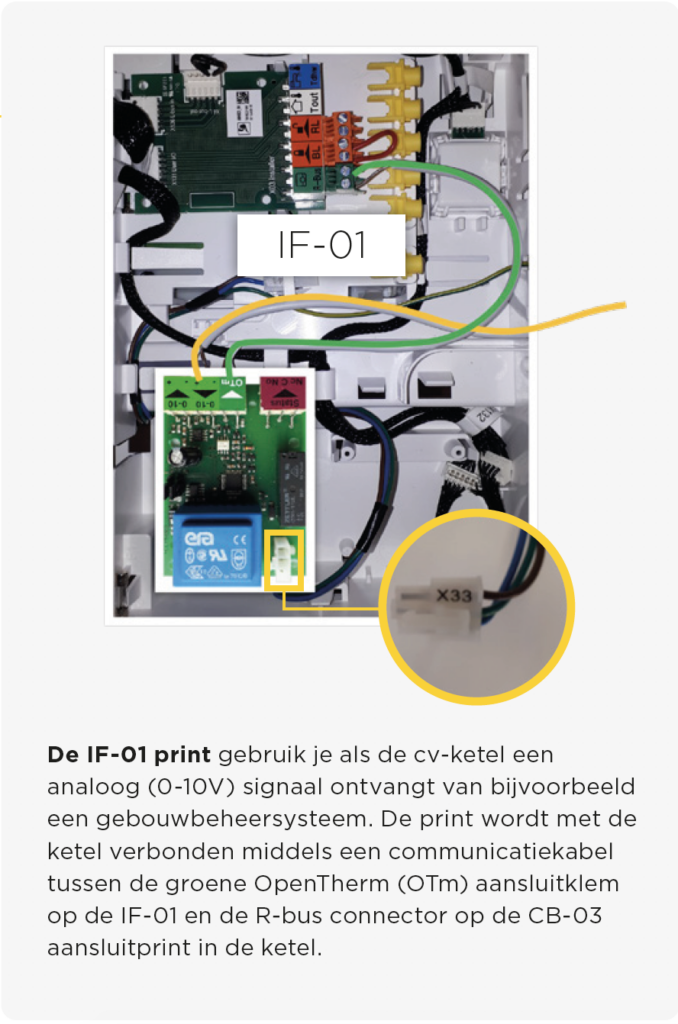

Voorbeelden in combinatie met de Quinta Ace:

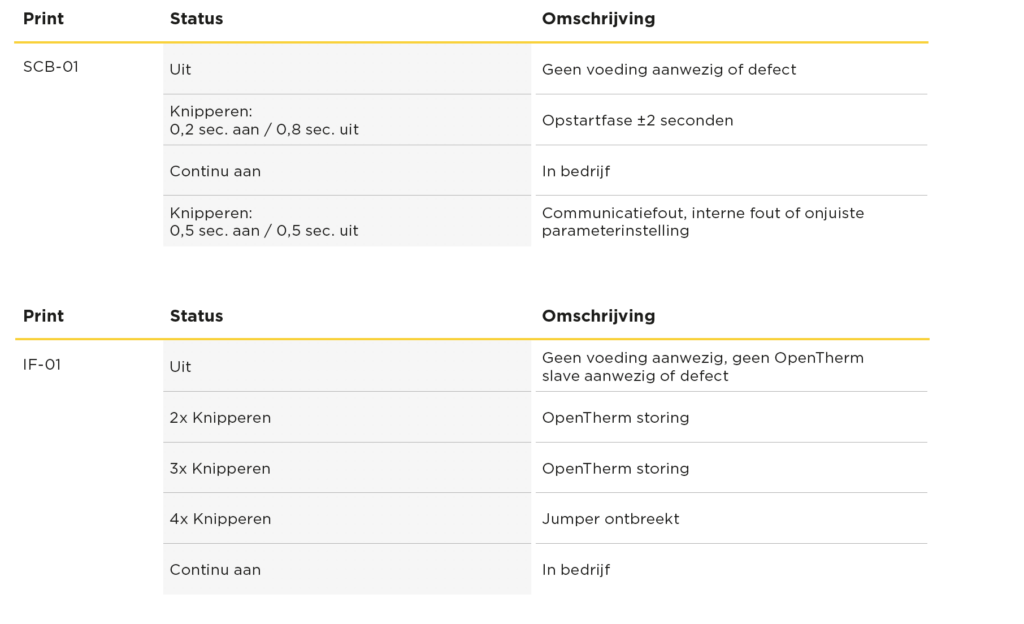

Led-indicatie
